海洋太陽光発電設備は、ISO 9223 C5-M (海洋) 腐食性条件に分類される極度の大気ストレス下で動作します。標準的な地上用ソーラーラッキングは、継続的な塩水噴霧、高い紫外線劣化、波による動的負荷、および60 m/sを超える風速にさらされると、急速に破損します。 AL6005-T5 陽極酸化アルミニウム (膜厚 15μm 以上) と SUS316 ステンレス鋼ハードウェアで製造された海洋用ソーラー パネル マウント システムを選択すると、ボートやヨットの電気的劣化、構造疲労、機械的留め具の緩みが防止されます。
海洋環境における冶金的劣化と材料の選択
海洋環境では、電解質 (海水) の存在下で異種金属が相互作用すると、深刻な孔食やガルバニック反応が発生します。陸上太陽光発電施設で広く使用されている標準的な AL6063-T5 または SUS304 鋼部品には、海水浸漬および噴霧ゾーンに必要なモリブデン含有量と陽極保護の深さが不足しています。
微小亀裂、塩化物孔食、構造降伏損失を防ぐために、取り付け構造は特定の冶金基準を満たしている必要があります。{0}
- AL6005-T5 アルミニウム合金:最小引張強度 260 MPa、降伏強度 240 MPa を実現します。 15μm ～ 25μm の陽極酸化層 (Qualanod 認定) は、塩化物イオンの浸透に対する酸化物バリアを提供します。
- SUS316（A4～70）ステンレス：モリブデンを2.0～3.0％含有しており、SUS304（A2-70）に比べて局部孔食、隙間腐食に対する耐性が向上します。
- ガルバニック絶縁:EPDM ガスケット (デュロメーター ショア A 70±5) とナイロン絶縁ワッシャーは、電気化学的電位差を 0.15 V 未満に維持するために、アルミニウム フレームをステンレス鋼ファスナーから分離する必要があります。
船舶用ラッキングシステムのエンジニアリング材料の比較
| パフォーマンスパラメータ | 標準 AL6063-T5 | 海洋-グレード AL6005-T5 | ステンレス鋼 SUS304 | ステンレス鋼 SUS316 |
| 引張強さ(MPa) | 185 以上 | 260以上 | 520以上 | 600以上 |
| 降伏強さ(MPa) | 145 以上 | 240以上 | 205 以上 | 240以上 |
| 陽極酸化皮膜厚さ | 10μm | 15μm – 25μm | N/A | N/A |
| 耐孔食性相当(PREN) | N/A | N/A | 18.0 – 20.0 | 23.0 – 25.0 |
| ASTM B117 塩水噴霧耐久性 | 500時間 | >3,000時間 | 1,000時間 | >3,000時間 |
| KingGalvanic とカーボンの互換性 | 中程度のリスク | 低 (アイソレーションあり) | 高リスク | 低 (アイソレーションあり) |
海洋太陽光発電プロジェクトに認定された技術図面やカスタムのアルミニウム異形押出材が必要ですか?
ABS ソーラー マウントおよび Z ブラケットの技術データシートを確認するには、当社のエンジニアリング チームにお問い合わせください。
ヨット、カタマラン、商用船の取り付け構成
海洋用ソーラーラッキングは、船体の空気力学や甲板の安全性を損なうことなく、さまざまな船舶の形状に統合する必要があります。システム設計はターゲットの取り付け面に応じて異なります。
1.湾曲したデッキと平らな屋根の取り付け
平らなビミニ、キャビンの屋根、または RV/マリンの屋根に設置された硬質ソーラー パネルには、非貫通型または密閉型の周囲マウントが必要です。{0}空気力学的に成形された ABS ブラケットは、モジュールの下に 30mm ～ 50mm の空隙を維持しながら、風による上昇荷重を広い表面積に分散させ、熱効率の低下を防ぎます。
2.レール＆アーチ構造の取り付け
ヨットのスターン アーチと 25mm～32mm のビミニ チューブ フレームには、頑丈な 316 ステンレス鋼レール クランプが必要です。-。二軸調整可能なマウントにより、設置者はパネルの傾きを 0 度から 45 度まで調整して、緯度に基づいて太陽放射量を最大限に取り込むことができます。
3. フラッシュ-マウントされたデッキプロファイル

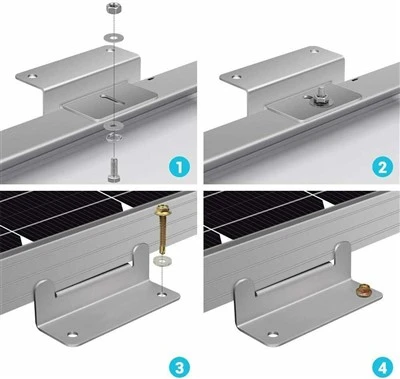

ウォーク-デッキ エリアの場合は、超薄型陽極酸化アルミニウム Z- ブラケットまたは凹型取り付けトラックを船舶用-グレードのポリウレタン シーラント（Sika Flex 291i）で固定し、A4-70 皿穴ファスナーで薄型の風せん断耐性を実現します。
品質管理およびコンプライアンス試験基準
Xiamen Bristar Technology Co.,Ltd は、バルク出荷前にすべての船舶ラッキング ラインを厳格な研究所で検証します。構造計算では有限要素解析 (FEA) を実行し、極端な条件下での応力分布を検証します。
- 耐風性試験:最大 60 m/s (134 マイル) の風速をシミュレートした状態での構造検証。
- 塩水噴霧耐食性:3,000 時間を超える ASTM B117 テストに準拠し、スチール部品に赤錆が発生したり、アルミニウム表面に白い孔食が発生したりしません。
- 機械的負荷能力:IEC 61215 規格に準拠した、最大 5,400 Pa (雪/波の衝撃) の前方圧力負荷試験および最大 2,400 Pa (風揚力) の後方吸引負荷試験。
頻繁によくある質問 (FAQ)
ボートのソーラーパネル取り付けブラケットに最適な素材は何ですか?
陽極酸化処理された AL6005-T5 アルミニウム合金（膜厚 15μm 以上）と SUS316（A4-70）ステンレス鋼ファスナーの組み合わせにより、海洋環境に最適な強度重量比と耐食性を実現し、ISO 9223 C5-M 大気条件に容易に耐えます。
海洋用ソーラーマウントはアルミニウムとステンレス鋼の間の電解腐食をどのように防ぐのでしょうか?
電気腐食は、アルミニウム フレームとステンレス鋼ボルトの間に非導電性 EPDM ゴム ガスケット、ナイロン ワッシャー、またはポリマー絶縁スリーブを取り付けることで防止されます。{0}これにより電気的接触が遮断され、電位差が 0.15V 未満に維持されます。
カスタム海洋用ソーラーブラケットの最小MOQとOEMリードタイムはどれくらいですか?
カスタムまたは卸売の海洋用ソーラー取り付けブラケットの標準工場MOQは500セットです。 OEM 設計の検証とサンプル生産には 7 ～ 10 営業日が必要で、ISO 9001 認定の製造プロセスに基づいて量産は 15 ～ 20 日以内に完了します。
